可编程数显电压电流表

可编程数显电压电流表

一、概述
可编程数显电压电流表适用于电力电网、自动化系统中对电流、电压、频率、功率等电量参数进行直接测量和显示,具有精度高、稳定性好、抗震动等优点,带有RS485数字通讯协议,传输距离达1.2公里。可通过面板按键操作,随时任意设置显示倍率、通讯地址及波特率等参数,使用非常方便,数字校零、校调、精度高、性价比高,可代替原有的指针表。保定众达电气有限公司制作多年仪器仪表,有意者可与我们联系。
二、技术指标

性能
指标
精度等级
测量精度:0.5级;变送精度:0.5级
显示位数
整四位LED(9999)显示、整五位LED(99999)显示、液晶LCD显示
输入
标称输入
电流
电流AC1A、AC5A、DC20mA等
电压
电压AC100V、AC220V、AC380V、DC75mV等
过量程
持续:1.2倍,瞬时:电流10倍/5秒,电压2倍/10秒
频率
50Hz±10%
电源
辅助电源
开关电源:AC/DC80-270;线性电源:AC220V±10%
功耗
≤3VA
隔离耐压
电源输入、变送输出、通讯接口为AC2kV
输入、变送输出、通讯接口两间为AC1kV
绝缘电阻
≥100MΩ
平均无故障工作时间
≥5000h
工作条件
环境温度:-20~60℃,相对湿度≤93%,无腐蚀气体场所,海拔≤2500m
输出
模拟量
DC4-20mA电流输出时负载<510Ω,DC0-5V电压输出时负载>100kΩ
数字量
RS-485接口,MODBUS-RTU协议,波特率默认9600(可选4800、9600)bps
继电器输出
可带两路继电器输出(上下限报警输出)

三、产品特点
■显示电流或电压                      ■真有效测量、整四位显示
■可选带上下限报警控制功能            ■软件调校、精度高、长期工作免调校
■可选带通讯功能、通讯地址、波特率    ■可编程表通过面板按键任意调节显示值1~9999
四、外形、开孔、面板说明

仪表外形
外形尺寸
开孔尺寸
安装总长
宽(D)
高(B)
宽(A)
高(C)
120方形(42)
120
120
111
111
80
96方形
96
96
91
91
80
72方形
72
72
67
67
80
48方形
48
48
45
45
80
注:单相数显表和三相数显表外形尺寸和安装(开孔)尺寸相同

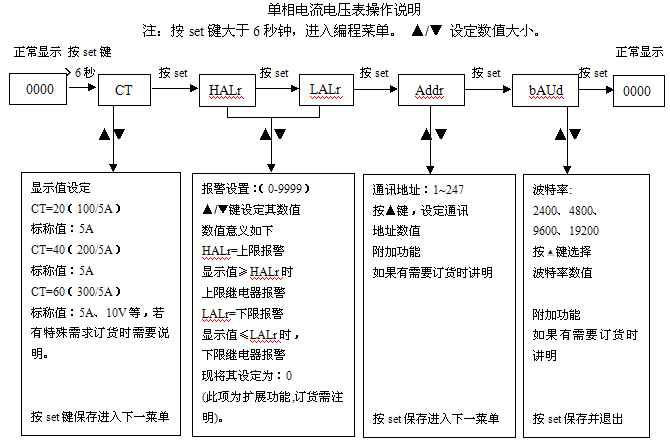

五、编程操作说明




六、注意事项
1、 使用前,仪表需通电15分钟
2、 若信号伴随高频干扰,应在线里使用低频过滤器。
3、 长时间存放未使用时,请每三个月通电一次不少于4小时。
4、 注意防止震动和冲击,不要在有超量灰尘和超量有害气体的地方使用。
5、 长期保存应避开直射光线,宜存放在-10℃-70℃。
6、 输入导线不宜过长,如被测信号输入端较长时请使用双绞屏蔽线。
7、 如仪表无显示,应先检查辅助电源,电压是否在规定范围内。
8、CT回路中的电流接线端子螺丝务必拧紧,保证进/出线接触可靠,以免产生故障。
9、 除非PT有足够功率,否则不能使用PT信号同时作为辅助电源,以保证仪表正常工作。
10、若要校验仪表,校验仪器应优于0.1级,才能保证校验精度。
11、 如显示不正常,检查输入信号是否正常及信号接线端是否拧紧。
